مصنوعات کی تفصیل

سمال ریڈی مکس کنکریٹ بیچنگ پلانٹ برائے فروخت

AGICO Small RMC پلانٹ ایک کمپیکٹ ریڈی-مکس کنکریٹ بیچنگ سسٹم ہے جس کی گنجائش 20–60 m³/h ہے۔ دو کنفیگریشنز پیش کی جاتی ہیں: اسٹیشنری HZS سیریز اور Towable YHZS موبائل سیریز۔ ہر یونٹ معیاری کے طور پر JS ٹوئن-شافٹ مجبور مکسر اور RS485 لوڈ سیلز کا استعمال کرتے ہوئے ایک ڈیجیٹل وزنی نظام سے لیس ہے جو براہ راست سیمنز PLC سے منسلک ہے۔

AGICO نے CE اور ISO 9001 سرٹیفیکیشنز کے حامل، 20 سال سے زیادہ عرصے سے سیمنٹ اور کنکریٹ کے آلات کی صنعت کی خدمت کی ہے۔ 30 سے زائد ممالک میں 1,000 سے زائد یونٹس فراہم کیے جا چکے ہیں۔ عام ایپلی کیشنز میں چھوٹے-پیمانے پر کمرشل RMC اسٹارٹ-، پری کاسٹ فیکٹری فیڈنگ لائنز، اور ریموٹ کان کنی کے پراجیکٹس کے لیے سائٹ پر-بیچنگ شامل ہیں۔

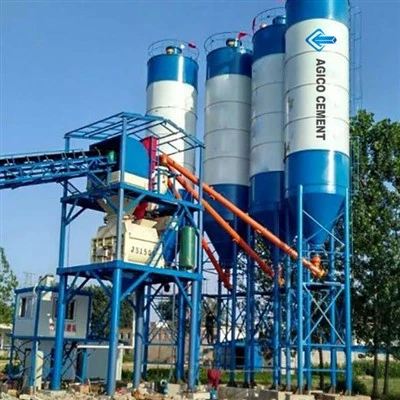

AGICO small ready mix concrete plant picture

مصنوعات کی تفصیلات

پودا کشش ثقل کے ساتھ ایک عمودی تہوں والی ترتیب کا استعمال کرتا ہے-بہاؤ مادی راستے۔ ایگریگیٹس کو وہیل لوڈر کے ذریعے بیچر ڈبوں میں لوڈ کیا جاتا ہے۔ PLC نیومیٹک بٹر فلائی والوز کو ترتیب وار کھولتا ہے تاکہ ہر مجموعی قسم کو پہلے سے طے شدہ مکس ڈیزائن کے مطابق وزنی ہوپر میں چھوڑا جا سکے۔ سیمنٹ کو بیک وقت سائلو سے ایک سکرو کنویئر کے ذریعے آزادانہ طور پر معطل شدہ پاؤڈر اسکیل تک پہنچایا جاتا ہے، جبکہ پانی اور مرکب کو الگ الگ میٹرنگ برتنوں میں پمپ کیا جاتا ہے۔ چاروں مادّی گروپوں کا وزن کرنے کے بعد، PLC جڑواں-شافٹ مکسر میں ایگریگیٹس، سیمنٹ، پھر پانی اور مکسچر کی ترتیب سے چارج کرنا شروع کرتا ہے۔ ہائیڈرولک ڈسچارج گیٹ کھلنے سے پہلے 45 سیکنڈ تک جبری اختلاط جاری رہتا ہے۔ تیار شدہ کنکریٹ ڈسچارج چٹ کے ذریعے ٹرانزٹ مکسر ٹرک میں پھسل جاتا ہے۔ ایک مکمل بیچنگ سائیکل میں تقریباً 72 سیکنڈ لگتے ہیں۔

small-rmc-plant-process-flow-diagram

بڑے ذیلی-سسٹم کو اس طرح ترتیب دیا گیا ہے: مجموعی بیچنگ یونٹ PLD-سیریز کے بیچر کا استعمال کرتا ہے جس میں 2–4 بِنز ہوتے ہیں، ہر ایک میں 4.5–15 m³ ہوتا ہے؛ پاؤڈر سسٹم بولٹڈ سائلوز (50–200 t) اور Ф219/Ф273 سکرو کنویرز پر مشتمل ہوتا ہے۔ پانی کا نظام کشش ثقل کے فیڈ کے ساتھ سٹینلیس سٹیل کے وزنی ٹینک اور دوہری رکاوٹ کے لیے ایک نیومیٹک شٹ{10}}آف والو کا استعمال کرتا ہے۔ مکسر JS-سیریز ٹوئن-شافٹ جبری قسم ہے جس میں ہائی-کروم پہننے والے-مزاحم کاسٹ آئرن آرمز اور لائنرز ہیں، نیز ملٹی-بھولبلی والی ہوا-سیل شافٹ-اینڈ ڈیزائن؛ الیکٹریکل سسٹم سیمنز S7-1200 PLC کے ارد گرد بنایا گیا ہے، جو 200 سے زیادہ مکس ریسیپیز اور ایتھرنیٹ پر مبنی ریموٹ تشخیص کو سپورٹ کرتا ہے۔

مصنوعات کی خصوصیات

internal structure detail of AGICO screw conveyor

High-precision control system operation interface

standardized twin shaft concrete mixer picture

01/

±1% سیمنٹ وزن کی درستگی - ڈیجیٹل لوڈ سیلز RS485 سگنل براہ راست PLC میں منتقل کرتے ہیں۔ انٹرمیڈیٹ اینالاگ سگنل کا نقصان ختم ہو گیا ہے۔ بیچ-سے-بیچ کے انحراف کو سختی سے کنٹرول کیا جاتا ہے، اور سالانہ سیمنٹ کے فضلے کو 10 ٹن سے زیادہ کم کیا جاتا ہے۔

02/

جڑواں-شافٹ مکسر بطور معیاری -JS500 جبری مکسر سب سے چھوٹے AG-HZS25 ماڈل سے لگایا گیا ہے۔ اختلاط کی یکسانیت 45 سیکنڈ کے اندر 95% سے زیادہ یا اس کے برابر تک پہنچ جاتی ہے، اور الٹ جانے والے ڈرم مکسرز کے لیے عام علیحدگی کے مسائل سے گریز کیا جاتا ہے۔

03/

Q345B بولٹڈ اسٹیل کا ڈھانچہ - تمام اہم جوڑ گریڈ 10.9 ہائی-طاقت کے بولٹ سے جڑے ہوئے ہیں۔ سائٹ پر - ویلڈنگ اور NDT کی ضرورت نہیں ہے۔ تنصیب 5-7 دنوں میں مکمل ہو جاتی ہے، اور ڈھانچے کو مکمل طور پر الگ کیا جا سکتا ہے اور جگہ بدلنے کے بعد دوبارہ استعمال کیا جا سکتا ہے۔

04/

8 ملی میٹر سائلو کونی وال موٹائی -مخروطی حصے کو Q345B اسٹیل پلیٹ سے رول کیا گیا ہے۔ صنعت کے-معیاری 6 ملی میٹر ڈیزائن کے مقابلے میں، سنکنرن الاؤنس میں 50% اضافہ کیا جاتا ہے، اور درمیانی-زندگی مخروط کی تبدیلی سے مؤثر طریقے سے گریز کیا جاتا ہے۔

05/

پری-ٹارگٹ گرڈ کے لیے وائرڈ -کنٹرول کیبنٹ پہلے سے-وائرڈ اور پاور-کی ترسیل سے پہلے جانچ کی جاتی ہے تاکہ منزل کے ملک کے وولٹیج سے مماثل ہو۔ تین گرڈ معیارات (380V/440V/480V) تعاون یافتہ ہیں، اور HMI چھ-زبان کے انٹرفیس کے ساتھ پہلے سے لوڈ ہے۔

06/

بھاری سازوسامان کی 20 سال کی مہارت - کوالٹی سسٹم روٹری بھٹے اور بال مل ای پی سی کے تجربے پر بنایا گیا ہے۔ وزنی پلیٹ فارم 1.5× ڈائنامک لوڈ سیفٹی فیکٹر استعمال کرتا ہے، اور تمام ساختی ویلڈز 100% الٹراسونک ٹیسٹنگ سے گزرتے ہیں۔

ڈاؤن لوڈ، اتارنا ٹیگ: چھوٹے rmc پلانٹ، چین چھوٹے rmc پلانٹ مینوفیکچررز، فیکٹری

تکنیکی پیرامیٹر

پروڈکٹ ڈرائنگ

hzs series concrete batching plant picture

stationary ready mix concrete plant picture

بنیادی تفصیلات

ماڈل	صلاحیت (m³/h)	مکسر	آؤٹ پٹ (L)	بیچر	اگ۔ ڈبے	پاور (کلو واٹ)	ڈسچارج (ملی میٹر)	FOB قیمت (USD)
AG-HZS25	25	جے ایس 500	500	PLD800	2/3	50	3800	25,000–40,000
AG-HZS35	35	جے ایس 750	750	PLD1200	3/4	75	3800	25,000–50,000
AG-HZS50	50	جے ایس 1000	1000	PLD1600	3/4	105	3800–4200	35,000–60,000
AG-HZS60	60	جے ایس 1000	1000	PLD1600	4	125	3800–4200	55,000–75,000

ماڈل	صلاحیت (m³/h)	مکسر	آؤٹ پٹ (L)	اگ۔ ڈبے	پاور (کلو واٹ)	ٹریلر کی قسم	FOB قیمت (USD)
AG-YHZS25	25	جے ایس 500	500	2	50	Towable	25,000–40,000
AG-YHZS35	35	جے ایس 750	750	3	70	Towable	28,000–45,000
AG-YHZS50	50	جے ایس 1000	1000	3	90	سیمی-ٹریلر	40,000–60,000
AG-YHZS75	75	جے ایس 1500	1500	4	120	سیمی-ٹریلر	65,000–85,000

نوٹ:ایف او بی کی قیمتیں حوالہ جاتی حدود ہیں۔ حتمی اقتباسات ترتیب، سائلو سائز، اور منزل کی بندرگاہ پر منحصر ہیں۔ تمام ماڈلز ±2% مجموعی اور ±1% سیمنٹ/پانی/اضافی وزن کی درستگی کو بطور معیاری حاصل کرتے ہیں۔

ابھی رابطہ کریں۔

اکثر پوچھے گئے سوالات

سوال: AGICO کے FOB کوٹیشن میں کیا شامل ہے؟ شپنگ اور کسٹم کو کیسے ہینڈل کیا جاتا ہے؟

AGICO کا معیاری FOB کوٹیشن مین بیچنگ پلانٹ، بیچر، سکرو کنویرز، کنٹرول کیبنٹ، اور معیاری سائلو بشمول فیکٹری پیکنگ کا احاطہ کرتا ہے۔ اوشین فریٹ، منزل کسٹم کلیئرنس، مقامی بنیاد کا کام، اور تنصیب کو خارج کر دیا گیا ہے۔ AGICO ایک مکمل برآمدی دستاویزات کا پیکج فراہم کرتا ہے، بشمول تجارتی انوائس، پیکنگ لسٹ، سرٹیفکیٹ آف اوریجن، اور بل آف لڈنگ۔ درخواست پر SGS یا BV کے ذریعے فریق ثالث سے پہلے- شپمنٹ معائنہ کا اہتمام کیا جا سکتا ہے۔ پہلی بار کنکریٹ کے سازوسامان کے درآمد کنندگان کے لیے، AGICO پارٹنر فریٹ فارورڈرز کی سفارش کر سکتا ہے اور شپنگ لیڈ ٹائم اور ڈیسٹینیشن پورٹ چارجز کا تخمینہ لگا سکتا ہے۔

سوال: سازوسامان کی آمد کے بعد تنصیب اور کمیشننگ کون سنبھالتا ہے؟ کیا ایک آن- سائٹ انجینئر کی ضرورت ہے؟

AGICO کی طرف سے دو تنصیب کے منصوبے پیش کیے گئے ہیں۔ معیاری منصوبہ ریموٹ-گائیڈڈ انسٹالیشن ہے۔ ایک دو لسانی انسٹالیشن مینوئل، فاؤنڈیشن ڈرائنگ، اور مرحلہ-درجہ-ویڈیوز آلات کے ساتھ بھیجے گئے ہیں۔ گاہک یونٹس کو پارٹ نمبر کے مطابق جمع کرتا ہے جبکہ ایک AGICO انجینئر ویڈیو کال کے ذریعے ٹارک چیک اور پاور-ٹیسٹ کرنے کی رہنمائی کرتا ہے۔ پریمیم پلان میں ایک مکینیکل انجینئر اور ایک الیکٹریکل انجینئر کی سائٹ پر تعیناتی- شامل ہے، جو 10-14 دن کی سروس کی مدت میں انسٹالیشن اور 72 گھنٹے مسلسل آزمائشی پیداوار مکمل کرتے ہیں۔ دونوں منصوبوں میں آپریٹر کی تربیت اور ایک ماہ کی آن لائن مدد شامل ہے۔

سوال: کیا AGICO اپنے چھوٹے RMC پلانٹس کے لیے حسب ضرورت کنفیگریشن فراہم کرتا ہے؟

معیاری ماڈلز کی بنیاد پر لچکدار ترتیب کی حمایت کی جاتی ہے۔ ایڈجسٹ ایبل آئٹمز میں مجموعی ڈبوں کی تعداد (2 سے 4 تک)، سائلو کی گنجائش (50 سے 200 ٹن)، کھانا کھلانے کا طریقہ (اسکیپ ہوسٹ یا مائل بیلٹ) اور کنٹرول سسٹم (اسٹینڈ ایلون PLC یا 4G DTU ریموٹ مینجمنٹ ماڈیول کے ساتھ نیٹ ورک) شامل ہیں۔ AGICO شپمنٹ سے پہلے گاہک کے مقامی ٹھوس معیارات سے مماثل ہونے کے لیے مکس کی ترکیبیں بھی لوڈ کر سکتا ہے۔ خاص ماحول کے لیے-جیسے کہ اونچائی والی جگہیں جہاں موٹر ڈیریٹنگ کی ضرورت ہوتی ہے، یا ساحلی نمکین-دھند والے علاقوں میں جہاں کنٹرول کیبنٹ کو IP65 تحفظ کے ساتھ سٹینلیس سٹیل کے انکلوژر میں اپ گریڈ کیا جا سکتا ہے-انکولی ڈیزائن دستیاب ہیں۔

س: AGICO فروخت کے بعد -سپورٹ اور تکنیکی رسپانس ٹائم کیا پیش کرتا ہے؟

ایک 12-ماہ کی مکمل وارنٹی لیڈنگ کی تاریخ سے، تاحیات تکنیکی مدد کے ساتھ فراہم کی جاتی ہے۔ فروخت کے بعد کا جواب تین سطحوں پر کام کرتا ہے: معمول کی تکنیکی استفسارات کو حقیقی وقت میں ای میل یا فوری پیغام رسانی کے ذریعے سنبھالا جاتا ہے۔ آلات کی خرابی کی تشخیص ایک انجینئر کے ذریعے PLC تک دور سے رسائی حاصل کی جاتی ہے، جس میں زیادہ تر مسائل کی نشاندہی 4 گھنٹے کے اندر کی جاتی ہے۔ متبادل حصوں کے لیے، AGICO عام پہننے والی اشیاء-مکسنگ بلیڈز، لائنرز، لوڈ سیلز، سولینائڈ والوز، اور PLC ماڈیولز کی انوینٹری کو برقرار رکھتا ہے جو آرڈر کی تصدیق کے 48 گھنٹے کے اندر بھیجے جاتے ہیں۔ وارنٹی کے تحت مینوفیکچرنگ نقائص کے لیے، AGICO متبادل پرزہ جات مفت فراہم کرتا ہے اور ہوائی مال برداری کے اخراجات کا احاطہ کرتا ہے۔
